高分辨率哈特曼波前传感器系列

高分辨率哈特曼波前传感器系列主要应用于光束波前探测、光学元件表面检测、光学系统像差检测、自适应光学系统等方面。涵盖可见、近红外和短波红外波段,具备高速、高分辨率等特点。其可以实现单束光波前信息探测,具有环境振动不敏感、测量速度快、能量效率高等优势。

导出PDF

当光束入射到哈特曼-夏克波前传感器上时,传感器上的微透镜阵列将光束分割成许多微小的子孔径。每部分光波经过微透镜后分别汇聚在子孔径焦点上形成子孔径光斑阵列图像。当入射光波为理想平面波时,在微透镜阵列焦点上得到的将是一组均匀、分布规则的焦点;当入射光波存在波前畸变的时候,在微透镜阵列焦平面处得到的阵列图像将不再均匀分布,而是与前述理想波前的焦点存在偏移。该偏移量即为波前斜率,根据波前斜率经过波前复原算法就可以重构出波前相位分布。



产品应用与特点:

高分辨率哈特曼波前传感器系列主要应用于光束波前探测、光学元件表面检测、光学系统像差检测、自适应光学系统等方面。

涵盖可见、近红外和短波红外波段,具备高速、高分辨率等特点。其可以实现单束光波前信息探测,具有环境振动不敏感、测量速度快、能量效率高等优势。


示意图:

1:系统示意图(其中高压放大器为用户自有设备


软件界面:


2:软件主界面图


基本配置与参数:

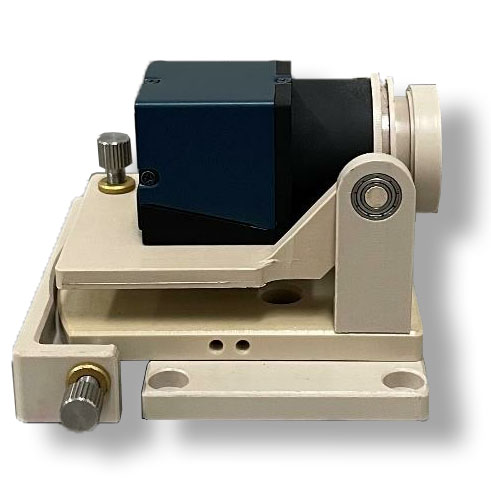

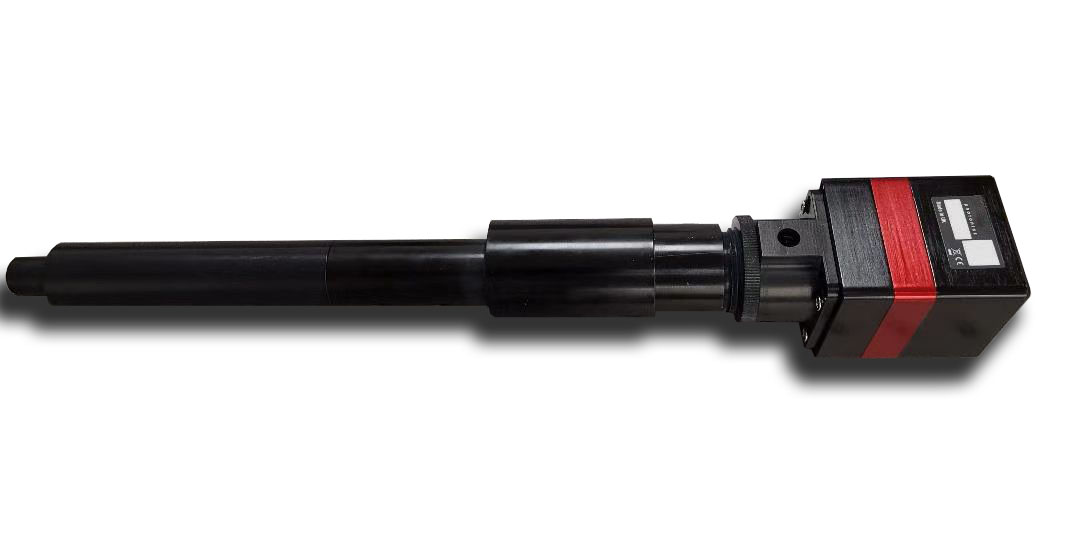

产品主图:
